KH.ZWJ型闸位计是针对闸门测量的特点，采用光电式或接触式绝对编码器，在内部配以精密的变速机构制造而成。其输出信号有并行格雷码、串行RS485、4-20mA标准模拟量以及SSI同步串行信号等多种方式供用户选择。

功能特点

• 安装方便，适应性强，稳定可靠；
• 集检测与A/D转换为一体；
• 具有断电记忆跟踪功能。

应用场景

适合对各类闸门（平板门、弧形门、人字门、门机、桥机等）的起吊高度进行测量，深受广大水利水电工程技术人员的信赖和好评。

技术参数

本产品的技术指标主要取决于所配编码器，可选配的编码器有：光电编码器、接触式编码器或各种进口编码器。连接方式有偏心轴连接、弹性连接、齿轮连接等。

光电绝对编码器：

• 编码特性：绝对编码，每周1024组编码，连续64周（即1024*64）；
• 工作电压：DC12-24V；

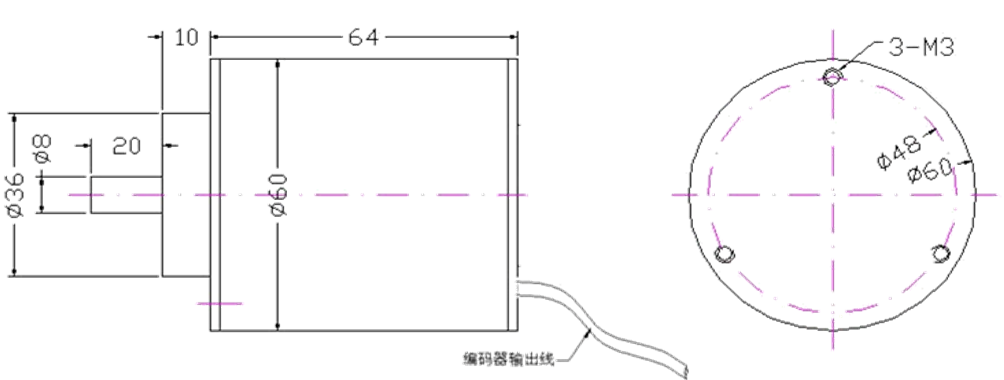

• 外型尺寸：主体直径60，长64，详见图1；
• 使用环境温度：-20℃～+75℃（不结露） ；
• 保存环境温度：-25℃～+80℃；
• 消耗电流：≤70mA（输出信号、供电电压不同，影响功耗）；
• 防护等级：IP64；
• 输出信号：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号。

接触式编码器：

• 编码特性：每周128组编码，连续64周（即128*64）；
• 工作电压：不大于DC30V；

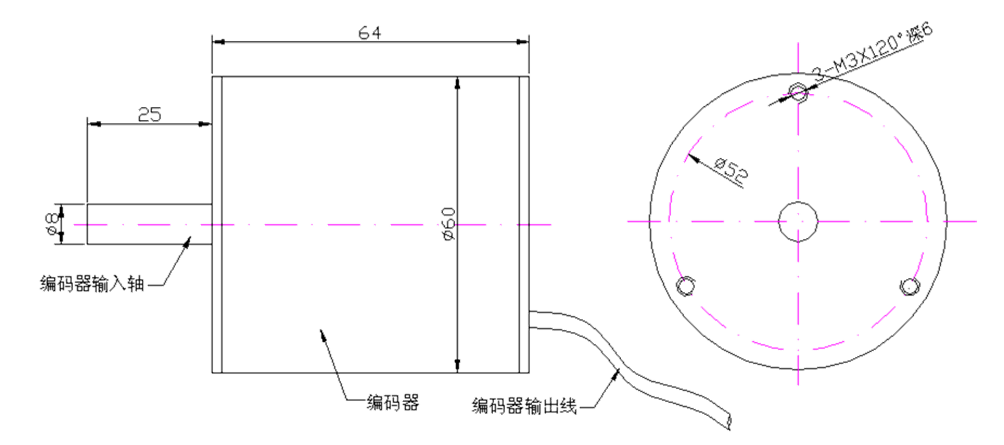

• 外型尺寸：见图2；
• 使用环境温度：-20℃～+75℃（不结露） ；
• 保存环境温度：-25℃～+80℃；
• 消耗电流：≤40mA（译码电路回路决定）；
• 防护等级：IP64；
• 输出信号：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号。

•

•
